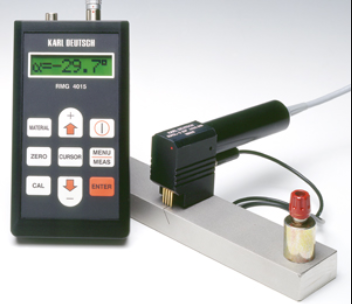

裂纹测深仪RMG 4015

KARL DEUTSCH     服务热线:0086 28 85314499

裂纹测深仪RMG4015可测量铁质材料、奥氏体钢工件,同时可用于铜、黄铜、铝和其它非铁质材料。它按照电位探头原理操作:一个带有四个弹簧式、镀金触针的探头横跨于工件裂纹处检测。持续的交流电经两个探针进入工件;另外两个探头测量电流通过裂纹底部后电压的下降值。仪器的交流电利用趋肤效应,即电流在导体表面流动,因此也就是沿着裂纹的轮廓。操作和测量值信息是由测量仪的微处理器控制,完全避免了由于错误的、未完全接触而导致的错误测量和误操作现象出现。

RMG 4015提供一个带有从0mm10mm深度人工裂纹的校准试块,这样用户可在测量期间校准仪器和探头。探针的磨损或过范围的温度导致的偏差可通过再校准补偿。正确的值可以储存在探头中。

裂纹深度内的测量电压转换是由RMG 4015的微处理器控制的。出厂设置的校准表正是出于此目的存储在仪器中的。测量之前,将探头放于工件无裂纹处,测量电压与校准表中的存储值相比较。微处理器根据材料的特殊性来确定以后测量裂纹的确切深度。测量由微处理器监控。由于不充分探针的接触而导致的误操作、错误的接触或探头的颤动是可以避免的。这样,错误的结果几乎不可能发生。可以获得*的测量再线性性(+/- 0.1mm 100mm裂纹深度)。即使是低标号钢或无渗透(如奥氏体钢)或高导电的非铁性材料(如铝或铜),都能获得足够的精度。
